Cầu dao tự động bảo vệ động cơ Siemens 3MV8100-0MH00:Công dụng & Ứng dụng thực tế trong công nghiệp và đời sống.



1) Cầu dao tự động bảo vệ động cơ Siemens 3MV8100-0MH00 là gì?

https://anhduongtech.com/thiet-bi-dien-ha-the-sinova-siemens

          - Sinova Siemens 3MV8100-0MH00 thuộc nhóm cầu dao tự động bảo vệ động cơ (Motor Protection Circuit Breaker – MPCB). Thiết bị được thiết kế để:

• Cắt mạch khi xảy ra quá tải, ngắn mạch, kẹt rô-to, mất pha.

• Điều chỉnh dải dòng bảo vệ phù hợp với định mức động cơ.

• Đóng/cắt bằng tay và tự động nhả (trip) khi có sự cố, giúp bảo vệ an toàn cho động cơ, cáp, phụ tải và người vận hành.

2) Cấu tạo & nguyên lý hoạt động của Cầu dao tự động bảo vệ động cơ Siemens 3MV8100-0MH00

• Khối bảo vệ nhiệt (quá tải): cảm nhận dòng tăng kéo dài; khi nhiệt vượt ngưỡng, cơ cấu sẽ nhả, ngắt mạch.

• Khối bảo vệ từ (ngắn mạch): phản ứng tức thời với dòng sự cố rất lớn, cắt nhanh để tránh cháy nổ.

• Cơ cấu cơ khí & tiếp điểm: đảm bảo đóng/cắt tin cậy, tuổi thọ cơ điện cao.

• Núm chỉnh dòng/điểm trip: cho phép tinh chỉnh theo dòng định mức động cơ (ví dụ 1.0×In… tùy dải).

• Phối hợp bảo vệ (khi lắp với khởi động từ/relay phụ): dễ tích hợp thành bộ khởi động động cơ gọn gàng trong tủ điện.

3) Công dụng chính của Cầu dao tự động bảo vệ động cơ Siemens 3MV8100-0MH00

• Bảo vệ động cơ toàn diện: quá tải, ngắn mạch, kẹt cơ khí, mất pha – hạn chế cháy cuộn dây, nổ tụ, hỏng trục.

• Cô lập nhanh vùng sự cố: cắt đúng nhánh, không kéo sập toàn bộ hệ thống.

• Khởi động – dừng an toàn: thao tác trực tiếp tại tủ; dễ bảo trì.

• Giảm chi phí vận hành: tránh thay động cơ, giảm tồn kho phụ tùng, tiết kiệm năng lượng gián tiếp do hạn chế chạy sai tải.

• Tuân thủ an toàn – tiêu chuẩn: đáp ứng yêu cầu bảo vệ tối thiểu cho nhánh động cơ theo thông lệ công nghiệp.



---

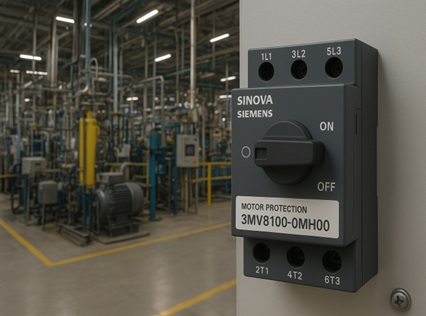

4) Cầu dao tự động bảo vệ động cơ Siemens 3MV8100-0MH00: Ứng dụng trong công nghiệp

    4.1. Hệ bơm – quạt – máy nén

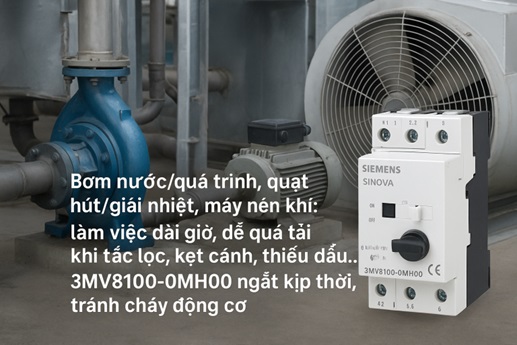

• Bơm nước/quá trình, quạt hút/giải nhiệt, máy nén khí: làm việc dài giờ, dễ quá tải khi tắc lọc, kẹt cánh, thiếu dầu… 3MV8100-0MH00 ngắt kịp thời, tránh cháy động cơ.

•



• 4.2. Băng tải – trộn – nghiền – đóng gói

• Tải biến thiên, dễ kẹt vật liệu; bảo vệ từ – nhiệt của MPCB hạn chế dòng sự cố, giúp bảo toàn dây chuyền và giảm dừng chuyền.

• 4.3. HVAC công nghiệp

• Chiller, AHU, cooling tower fan: bảo vệ mô-tơ quạt/bơm, phối hợp rơ-le phụ để báo sự cố, liên động với BMS/PLC.

• 4.4. Gia công cơ khí – CNC

• Máy CNC, máy tiện/phay, bơm thủy lực, motor trục chính/trục ăn dao… cần ổn định cao; 3MV hỗ trợ cô lập sự cố từng nhánh, tránh ảnh hưởng toàn máy.

• 4.5. Xử lý nước & thực phẩm – đồ uống

• Bơm định lượng, khuấy, băng tải chai/lon… thao tác vệ sinh, CIP/SIP; cần đóng cắt linh hoạt và an toàn – MPCB đáp ứng tốt.

• 4.6. Năng lượng & hạ tầng

• Quạt thông gió đường hầm, bơm PCCC, bơm tuần hoàn phụ trợ… yêu cầu độ tin cậy cao, khởi động lại nhanh sau khi xử lý nguyên nhân.



---

5) Cầu dao tự động bảo vệ động cơ Siemens 3MV8100-0MH00: Ứng dụng trong đời sống – dân dụng – xưởng nhỏ

• Bơm nước gia đình/giếng khoan/bể ngầm – mái: chống kẹt cánh, cạn nước gây quá tải.

• Máy nén khí mini, máy cắt – mài – khoan tại xưởng: bảo vệ mô-tơ khi quá tải do kẹt dao, kẹt ổ bi.

• Cửa cuốn công nghiệp/nhà kho: mô-tơ kéo tải lớn theo chu kỳ; bảo vệ tránh cháy mô-tơ khi kẹt ray.

• Hệ tưới, thủy canh, bể cá công suất lớn: chạy liên tục; bảo vệ giúp an toàn điện, giảm rủi ro.

• Xưởng gỗ, cơ khí gia công nhỏ: nhiều động cơ rải rác; dùng MPCB để quản lý từng nhánh rõ ràng, dễ bảo trì.

•



6) Hướng dẫn chọn đúng 3MV cho nhánh động cơ

• Xác định công suất & dòng định mức (In) của động cơ ở điện áp sử dụng (1P/3P – 220/380/400/415 V…).

• Chọn dải chỉnh dòng của 3MV phù hợp: điểm chỉnh xấp xỉ 1.0×In đến 1.1×In (tùy ứng dụng).

• Khả năng cắt (Icu/Ics): đảm bảo ≥ dòng ngắn mạch dự kiến tại điểm lắp đặt.

• Phối hợp thiết bị: nếu dùng khởi động từ, rơ-le phụ, nút nhấn… đảm bảo tương thích và không “chéo” đặc tính bảo vệ.

• Điều kiện môi trường: nhiệt độ, rung, bụi, ẩm; chọn cấp bảo vệ vỏ, cách lắp phù hợp.

• Dự phòng mở rộng: cân nhắc tải tăng trong tương lai, nhưng không chọn quá lớn gây bảo vệ kém nhạy.

---

7) Lắp đặt & vận hành an toàn Cầu dao tự động bảo vệ động cơ Siemens 3MV8100-0MH00

• Ngắt nguồn, treo thẻ – khóa nguồn (LOTO) trước khi thao tác.

• Đấu nối đúng thứ tự pha, siết chặt cọc, kiểm tra tiết diện cáp đúng theo dòng tải.

• Lắp trên thanh DIN/tủ kín, thông gió tốt; tránh ẩm, bụi dẫn điện.

• Kiểm tra quay chiều động cơ sau khi đấu; nếu đảo pha, chỉnh lại trước khi đưa vào vận hành chính thức.

• Test chức năng trip (nhiệt/từ) định kỳ; ghi nhật ký sự cố để tối ưu điểm chỉnh.

• Kết hợp phụ kiện (tiếp điểm phụ, rơ-le báo trip, tay xoay cửa tủ…) để tăng an toàn và thuận tiện.

---

8) Cầu dao tự động bảo vệ động cơ Siemens 3MV8100-0MH00 - Lợi ích cho doanh nghiệp & người dùng

• Giảm 30–70% rủi ro hỏng mô-tơ trong các tình huống quá tải/kẹt (ước tính tùy môi trường vận hành).

• Tăng OEE nhờ giảm dừng máy đột xuất.

• Tối ưu chi phí vòng đời: động cơ bền hơn, ít thay mới, ít sửa chữa.

• An toàn – tuân thủ: đáp ứng yêu cầu bảo vệ nhánh động cơ trong hồ sơ nghiệm thu.

• ---
